嵌入式开发中，经常会使用各种各样的模块。初学者难免会对传感器模块与传感器元件的区别和使用方式感到疑惑，本文将从原理上进行简单的分析。

首先，传感器模块是由传感器元件及其外围电路组成的。以光敏模块为例，其核心就是一个光敏电阻。

光敏电阻

光敏电阻（LDR）是一种基于光电导效应的无源半导体元件，其核心功能是将 “光照强度” 转化为 “电阻变化”，即光照越强，电阻值越小；光照越弱，电阻值越大。光敏电阻本身仅能输出电阻量（如 1kΩ~10kΩ 的变化范围），无法直接被微控制器识别。若要与控制器配合，必须通过额外电路将电阻变化转化为电信号。

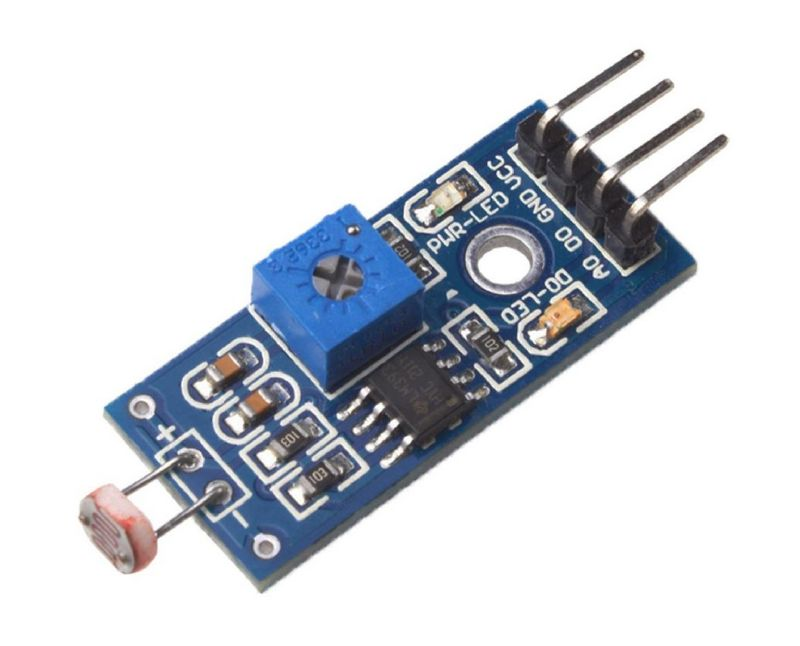

光敏模块

Arduino光敏模块则包含集成了将电阻变化转换为电信号的电路。其核心必然包含一枚光敏电阻，承担原始光信号的感知任务。外围电路则包含分压电阻、滤波电容等元件，实现 “电阻→电压” 的信号转换。以典型的分压电路为例：光敏电阻与固定电阻串联在 5V 电源与地之间，中间节点的电压随光敏电阻的阻值变化而改变（光照强时，光敏电阻阻值小，节点电压低；光照弱时，阻值大，节点电压高）。这个过程就像给光敏电阻配备了 “翻译器”，将 “电阻语言” 转化为控制器能理解的 “电压语言”。此时引脚就可以输出电压来让Arduino等微处理器的输入引脚接收了。一般这个接口会标上AO（AnalogOutput），即模拟信号输出口。

有些Arduino的光敏模块还带有一个DO（DigitalOuput）口，即数字信号输出口。这个接口只会输出高电平或者低电平，分别代表数字信号的1和0，至于什么时候输出高电平、什么时候输出低电平，则通过模块上的一个可调电位器来决定。可调电位器用于设定阈值（如调整 “光线暗到何种程度时输出高电平”），其原理是通过比较器电路比较光敏电阻的支路和电位器的之路的电压，以实现将模拟电压信号转换为数字开关信号（高 / 低电平），这样就能适配Arduino的数字接口。

拓展：Arduino的模拟信号输入口原理

Arduino的模拟输入接口（如 A0~A5）是接收并处理电压信号的关键通道，其背后的电路设计决定了它如何 “读懂” 模块输出的电压信号。本文就以常用的ATmega328P微控制器（即Arduino开发板的主控）为例，解析其核心结构与工作原理。

接口保护电路

电流进入模拟口后最先经过的是接口的保护电路，用来防止预料之外的大电流或者大电压直达控制器的引脚，把控制器芯片击穿弄坏。

通常组件有ESD保护二极管、限流电阻和采样保持电容。

• ESD 保护二极管：双向钳位二极管可将静电电压限制在 ±6V 以内，防止内部电路被击穿；​
• 限流电阻：约 10kΩ 的电阻限制输入电流，避免过大电流损坏芯片；​
• 采样保持电容：14pF 的小电容用于临时存储输入电压，确保后续转换过程中信号稳定。

ADC转换系统

ADC即模数转换器（Analog-to-Digital Converter），是一种用于将模拟信号（连续值）转换为数字信号（离散值）的电子设备。其结构包括：​

• 多路复用器：可从16个通道（含6个外部模拟口和内部传感器）中选择目标信号，由ADMUX寄存器控制切换；​
• 10 位逐次逼近ADC：通过将输入电压与内部基准电压逐位比较，生成 0~1023 的数字值（分辨率 10 位，即2¹⁰）。例如，5V参考电压下，最小可识别的电压变化约为4.88mV（5V/1023）。可以使用Mixly中的串口输出直接输出模拟口的内容来验证ADC确实将信号转换为了数字量；​
• 参考电压选择：默认使用AVCC（5V电源）作为基准，也可通过 AREF 引脚接入外部参考电压（如 3.3V）或使用内部1.1V高精度基准，基准的稳定性直接影响测量精度。

关键工作特性

• 采样率限制：受时钟频率和转换时序影响，最高采样率约9.6kHz，不适合高频信号采集；
• 输入阻抗要求：信号源阻抗需小于10kΩ，否则会因采样电容充电不足导致测量误差（如光敏电阻在暗光下阻值过大时，需延长采样时间或增加缓冲电路）。

光敏电阻、光敏模块与模拟口的协同工作逻辑

结合以上分析，我们从信号流转路径来呈现三者的相互配合：

1. 感知阶段：光敏电阻将光照强度转化为电阻变化（如强光下阻值从10kΩ降至1kΩ）；​
2. 转换阶段：模块内的分压电路将电阻变化转化为电压信号（如1kΩ时输出0.45V，10kΩ时输出2.5V）；​
3. 传输阶段：模块的输出引脚将电压信号送至Arduino的模拟口（如A0）；​
4. 解码阶段：模拟口的ADC电路将电压信号转换为数字值（0.45V对应约92，2.5V对应约512）；​
5. 应用阶段：Arduino通过读取数字值判断光照强度，实现点灯、报警等功能。
